| Линейка номинальных диаметров |
DN32БК... DN32... DN50... DN80... DN100... DN150... DN200
|
| Номинальное давление среды, МПа |
PN2,5... PN4,0... PN6,3... PN12,5
|
| Температура окружающей среды | -55оС...+60оС |
| Температура измеряемой среды |
-20оС...+80оС
|
| Вид взрывозащиты |
1ExdIIBT5 взрывонепроницаемая оболочка
1ExiIIBT5 искробезопасная цепь |
|
Основные метрологические характеристики |
||
|---|---|---|
|
Номинальный диаметр |
Диапазон расходов |
|
| 32БК | 0,5 ... 15 | |
| 32 | 1,5 ... 30 | |
| 50 |
9 ... 90
|
|
| 80 | 18 ... 180 |
|
| 100 |
28 ... 280
|
|
| 150 |
57 ... 570
|
|
| 200 | 55 ... 1 100 | |
|
|
|
|
| Допустимая относительная погрешность |
0,5%, 1,0%, 1,5%, 2,5%
|
|
| Тип выходного сигнала |
частотный
|
|
| Напряжение питания |
до 24В
|
|
При разработке конструкции были учтены потребности технологов нефтяных компаний в качественном, надежном и относительно недорогом расходомере для целей оперативного учета и контроля расхода среды в технологических процессах сбора и подготовки нефти.
За основу механической системы приняты компоновочные решения известных своей надежностью и качеством импортных аналогов. В результате НИР и ОКР совместно с «Самарским научным исследовательским институтом имени академика С.П. Королева» получена оптимальная конструкция преобразователя расхода со стабильными метрологическими характеристиками и повышенной надежностью.

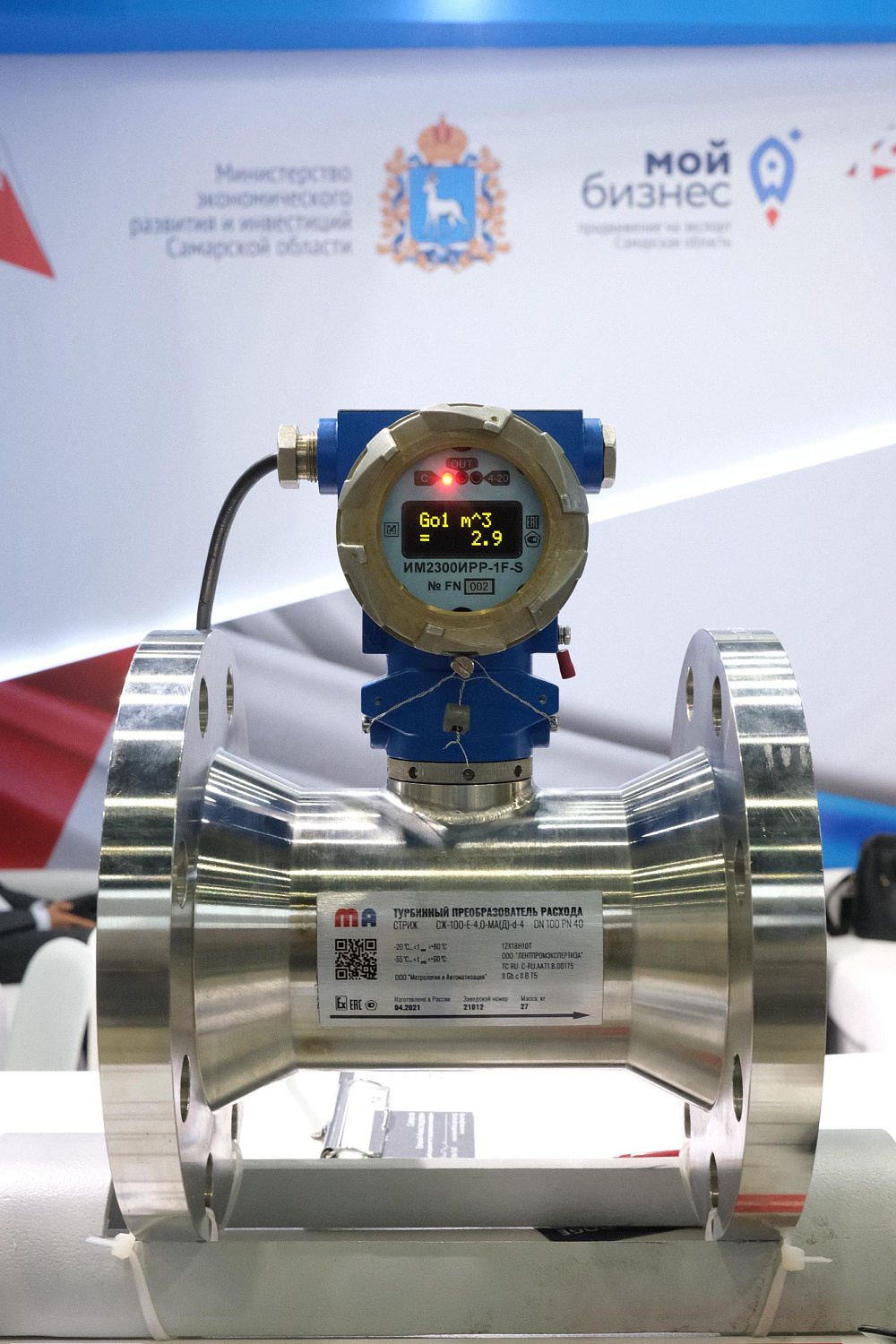

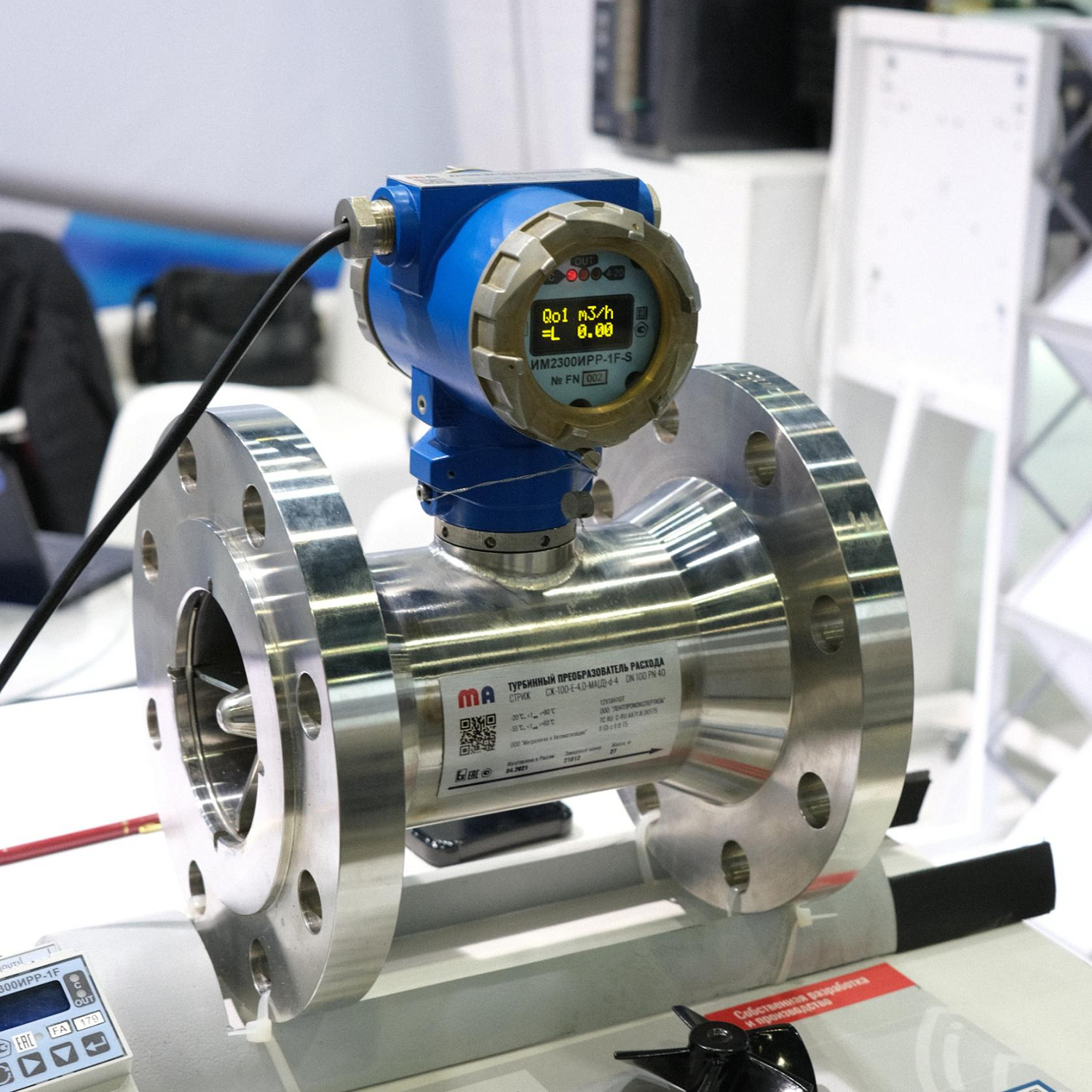

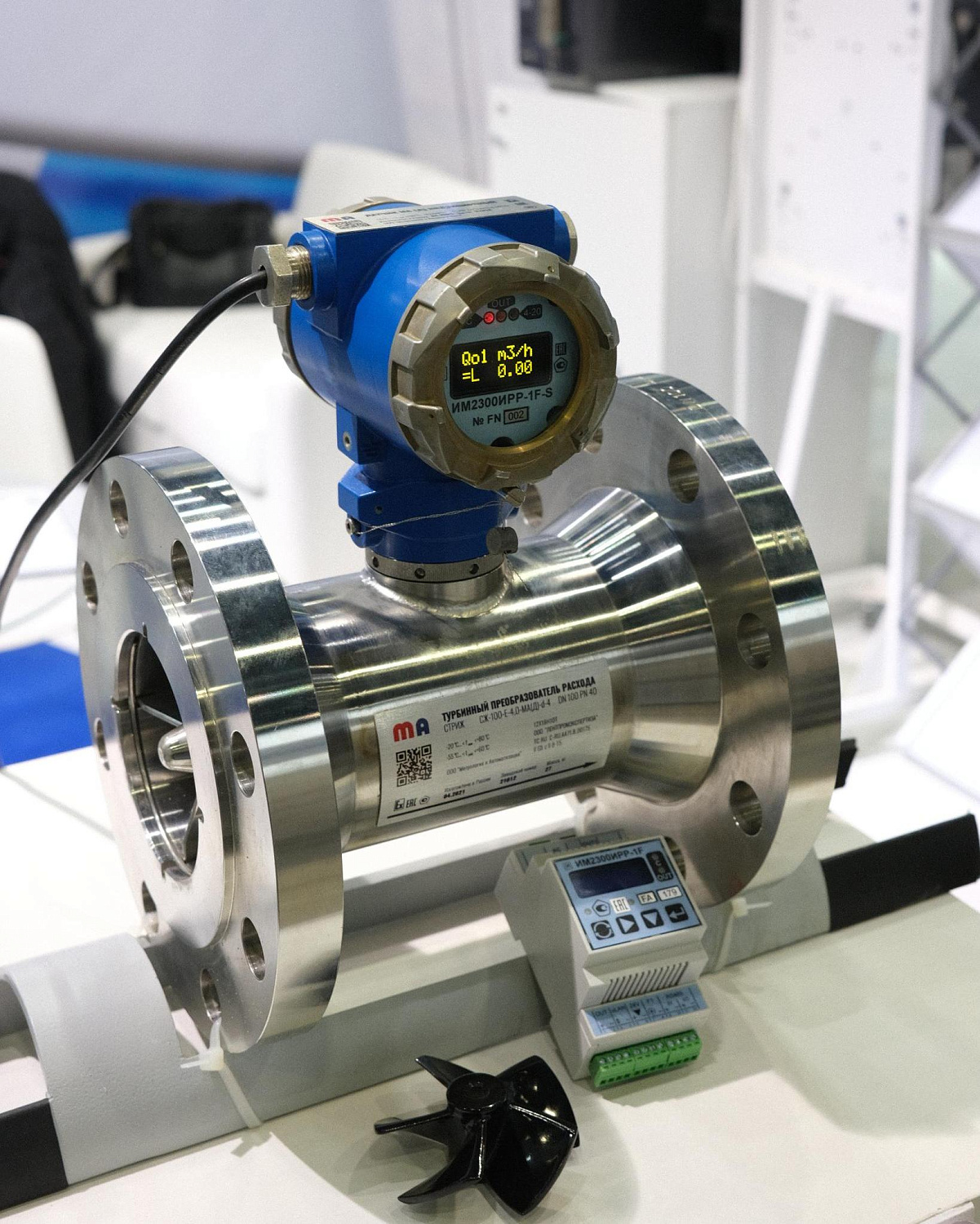

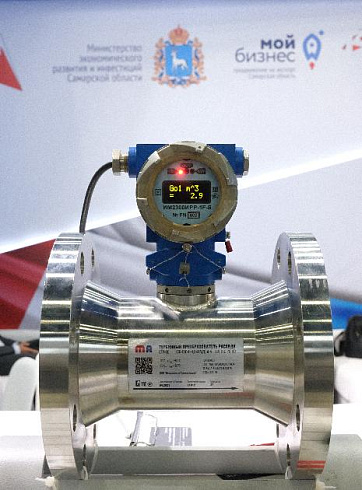

ТПР «Стриж» является 100% разработанным и изготавливаемым в РФ изделием. Положительные результаты испытаний с целью утверждения типа СИ во ВНИИР 2020 г
Основные преимущества:

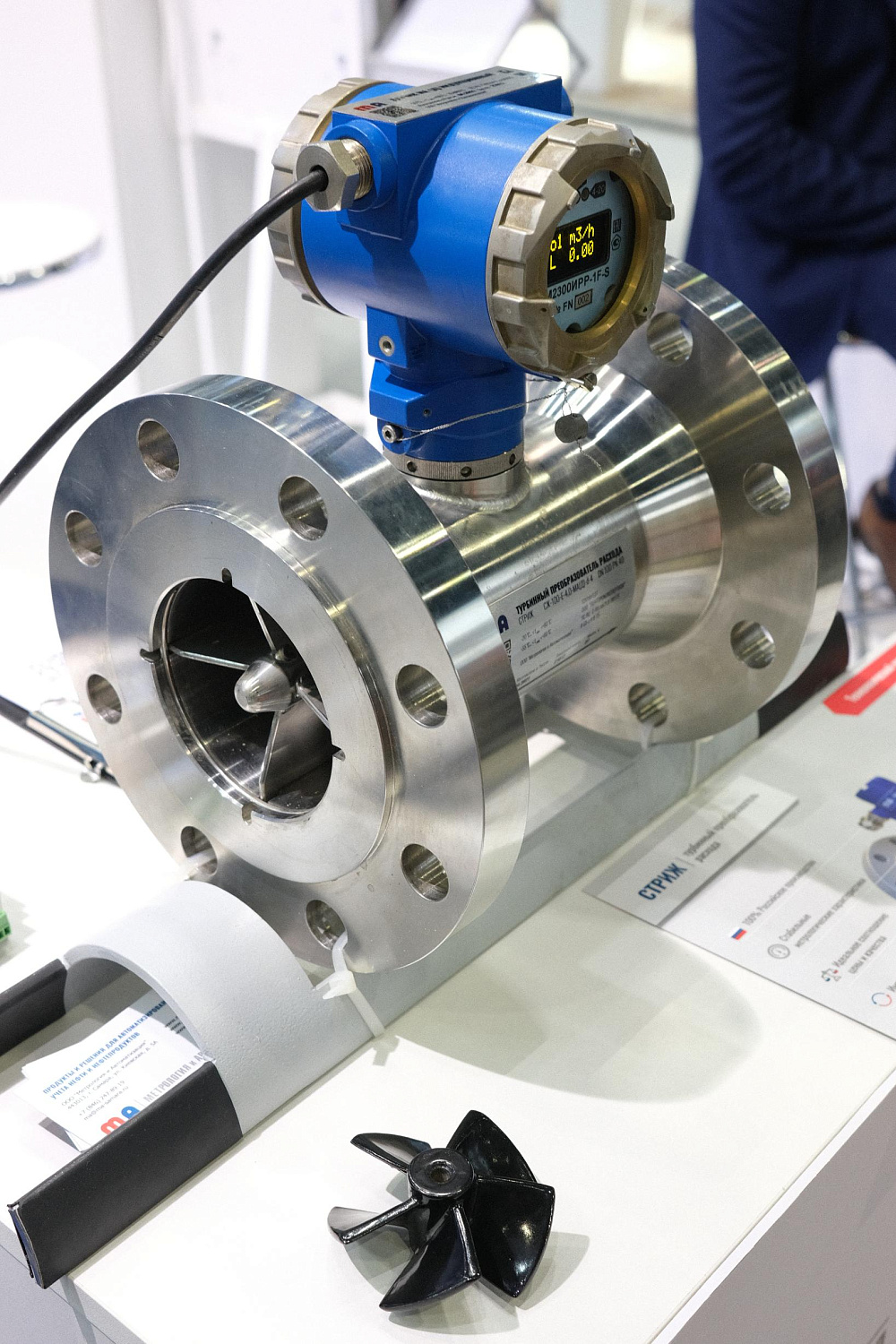

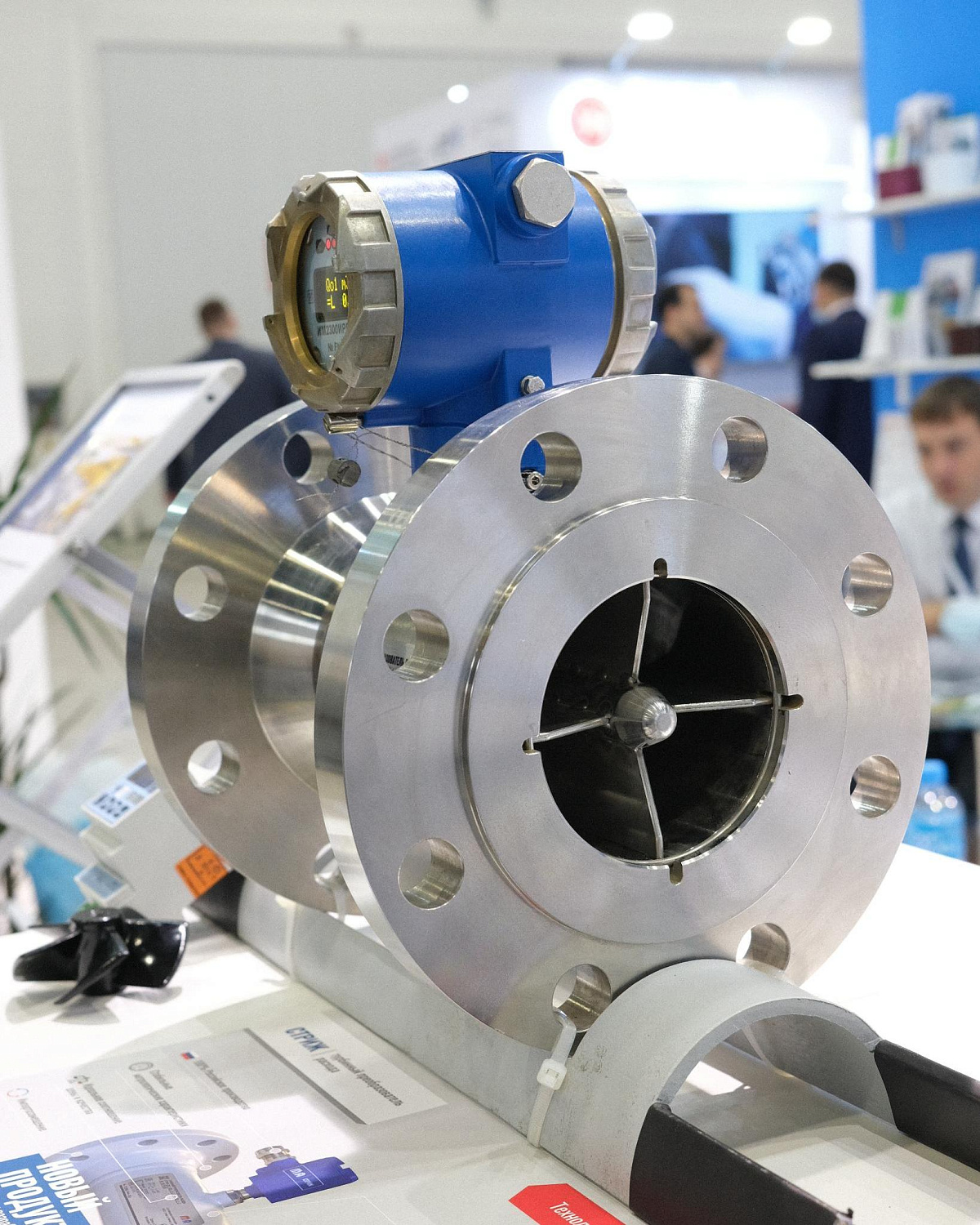

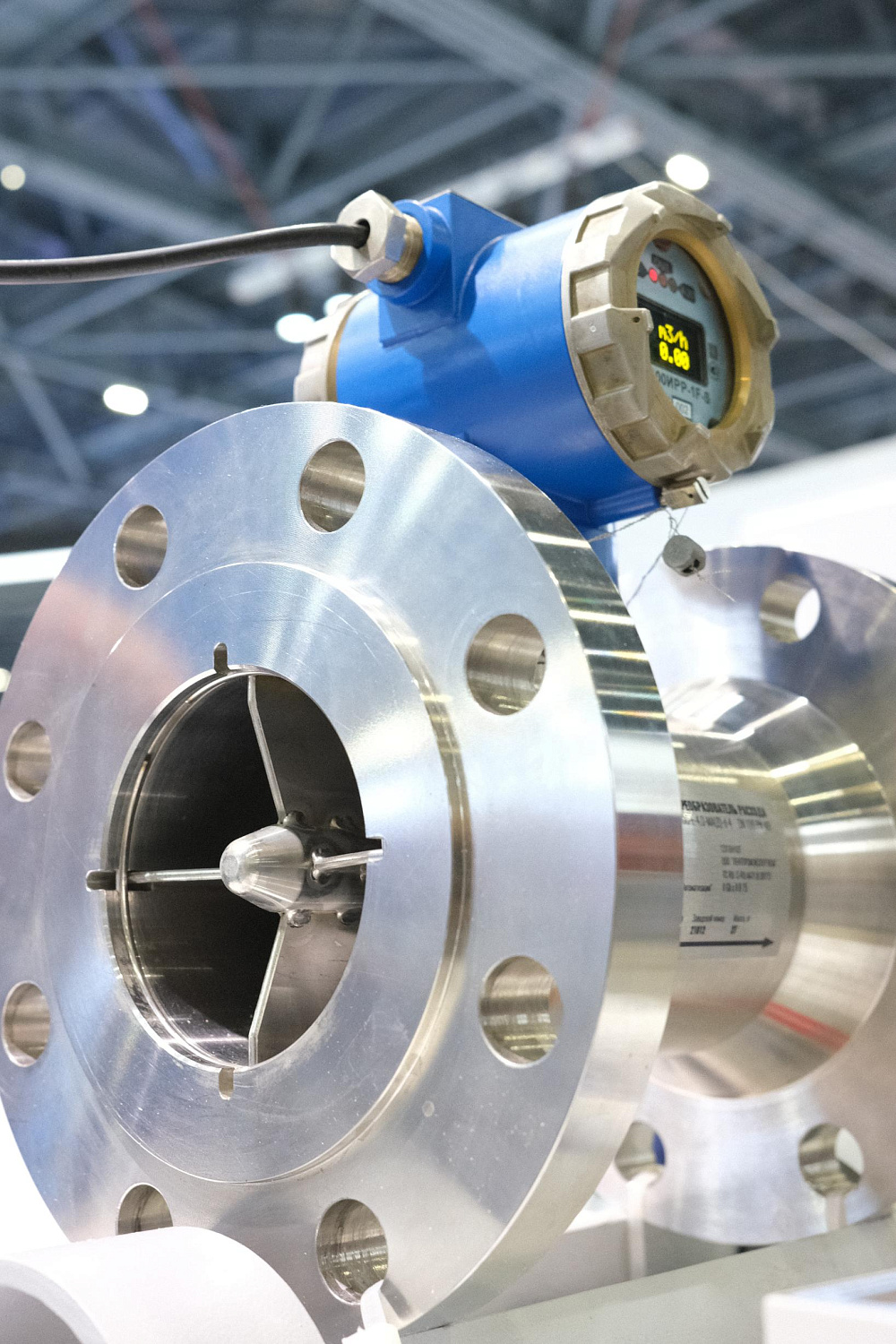

- усиленная конструкция ротора и опорных подшипников;

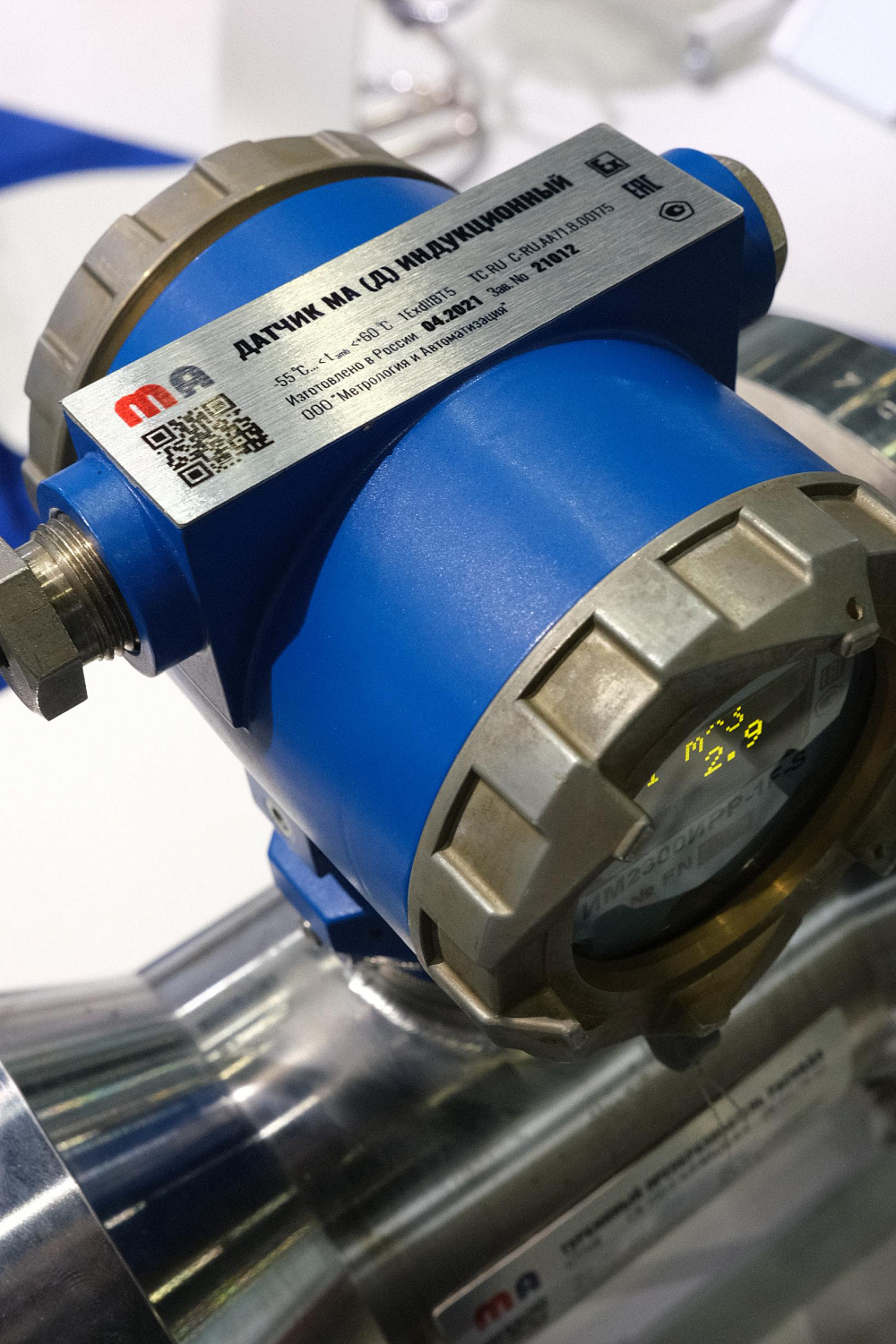

- МИД с различными вариантами взрывозащиты и исполнениями обеспечивает возможность подключения как к стандартным вторичным приборам, так и к входным модулям АСУТП и контроллерам расхода всех типов;
- наличие ТР ТС 032/2013;
- Методика предусматривает возможность поверки как в лаборатории, так и по месту эксплуатации рабочими эталонами;
- Возможность эксплуатации при температуре окружающей среды от минус 55
